Как установить простую мойку на кухне своими руками

Наши кухни все более напоминают высокотехнологичные объекты, на которых сосредоточено неимоверное количество оборудования и специальным образом подобрана, изготовлена и установлена мебель. Весь дизайн современной кухни направлен на то, чтобы создать наиболее комфортные условия для кулинарного творчества. Вместе с тем, часто от кухни не требуется столь высоких показателей. Особенно, если квартира планируется к сдаче в аренду. Но минимальные требования по обеспечению условий для приготовления пищи и мытья посуды должны быть обеспечены. Поэтому часто требуется заменить кухонную мойку. Сегодня я предлагаю небольшой фотоотчет о том, как можно установить типовую готовую мойку на самой обычной кухне в панельном доме.


Работы начинаются с разметки и определения мест устройства прорезей под водопроводные подводки и канализацию. Здесь может быть множество вариантов. В данном случае, как видно на фото 1, имеются расположенные с одной стороны трубы холодной и горячей воды, а так же отвод чугунной канализационной трубы с внутренним диаметром 50 мм. Старую мойку я демонтировал, на водопроводные трубы установил шаровые вентили, чтобы можно было перекрыть в случае необходимости воду на кухне, не отключая весь дом, в канализационном отводе расчеканил горловину и замотал её пакетом, чтобы не источал болотные ароматы. Затем в угол приставил обычную готовую мойку и карандашом наметил на боковине места, которые необходимо будет вырезать.
Фото 1 Примерка мойки по месту

На фото 2 показан вид на разметку карандашом, которая получилась в ходе примерки, а на фото 3 я уже вырезал по контуру разметки отверстие электрическим лобзиком.
Фото 2 Разметка на боковине мойки

Фото 3 Вырезанное лобзиком отверстие под водопроводные трубы
После этого нужно примерить мойку по месту и определить контуры отверстия под канализационную трубу, которая упирается в нижнюю полку мойки. Причем, два пропила у нас уже имеются. Они хорошо видны на фото 4. А остались они после выреза отверстия для водопроводных труб. Само же отверстие для канализационного отвода показано на фото 5 и 6. Можно было бы сделать и поточнее, скажут некоторые, но я думаю, что зазор между нижней полкой мойки и горловиной канализации не помешает, так как материал, из которого изготовлена бюджетная мойка не отличается водостойкими свойствами.
Фото 4 Метки, оставшиеся после лобзика на днище мойки

Фото 5 Отверстие под канализационную трубу

Фото 6 Мойка установлена на месте
Следующий этап - подключение мойки к водопроводу с установкой смесителя и подключение сифона. Начнем с сифона. На фото 7 показан его вид в упаковке, на фото 8 я его разложил по деталям, на фото 9 сифон в собранном виде, готовый к монтажу.
Фото 7 Общий вид сифона в упаковке

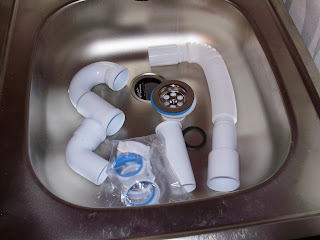

Фото 8 Сифон в разобранном по деталям виде

Фото 9 Сифон собран и готов к монтажу
Теперь горловину сифона устанавливаю на выпускное отверстие мойки. Тут важно не забыть установить прокладки снизу и сверху, а так же крепко затянуть винт, которым стягиваются выпускной патрубок и горловина. После чего можно снимать пакет с чугунной трубы. Это знаменательное событие показано на фото 10. Потом нужно вставить внутрь чугунной горловины резиновую редукцию для перехода с металла на пластик. Она не нуждается в дополнительных уплотнениях. Последний шаг -  введение в отверстие редукции выпускного патрубка сифона. Этот процесс показан на фото 11 и 12.
Фото 10 Чугунная труба подготовлена к установке редукции

Фото 11 Так выглядит резиновая редукция для перехода с чугуна на пластик

Фото 12 Вход патрубка сифона в редукцию
Теперь осталось установить и подключить к водопроводу сифон. Для этого сначала монтирую его в отверстие на мойке и зажимаю контровочной шайбой изнутри, а затем подсоединяюсь при помощи гибких подводок к вентилям горячей и холодной воды. Весь процесс показан на фото 13-15. После чего можно открыть воду и проверить, все ли сухо в области сифона, мест подсоединения к вентилям и под сифоном.
Фото 13 Вид на мойку без смесителя

Фото 14 Смеситель установлен на мойку

Фото 15 Смеситель подключен гибкими подводками

Фото 16 Проверка подачей воды
И на фото 16 окончательный результат - подаю воду. Если все в порядке, то можно приклеивать мойку прозрачным силиконом к стенам по принципу установки мойки в ванной комнате. Останется установить дверцу. На этом работы считаются завершенными. Общий вид установленной мойки показан на фото 17.
Фото 17 Общий вид на мойку после установки
