Сборка стола MICKE от IKEA

Сегодня я продолжаю тему сборки мебели из Икея. На повестке дня столик письменный однотумбовый, называется который MICKE. Вот так он выглядит в соьранном виде. Очень незатейливый столик, но в данном случае шведы переплюнули сами себя. Ибо, эту конструкцию, если сделать хотя бы частично готовую, можно было бы значительно упростить. А так, ради того, чтобы запаковать этот столик в компактную коробку, как они любят, шведы вынуждены были очень усложнить конструкцию. Посмотрите, как происходит сборка этого маленького несчастного столика!

 Итак, приступим к распаковыванию имущества на фото 1 и 2 показана упаковка с обозначениями по каталогу ИКЕЯ.
Фото 1 Упаковка столика с лицевой стороны

Фото 2 Упаковка столика с обратной стороны
Вскрываю упаковку и в ней обнаруживаю очень много деталей. Особенно много фурнитуры. Естественно, что имеется и инструкция по сборке. На фото 3-4 показан общий вид вскрытой упаковки.
Фото 3 Общий вид вскрытой упаковки стола MICKE

Фото 4 Инструкция по сборке стола MICKE
 В ящике очень много деталей. Сам столик состоит из столешницы, приставной боковины из металлического профиля и тумбы с тремя ящиками, которая расположена с другой стороны. Тумбу и боковину можно менять местами. Ящиков в тумбе три. Спецификация этого столика определяет синий цвет ящичков. Поэтому он продавался со значительной скидкой. Каждый ящичек, естественно, разобран на 5 частей.

 Теперь важно расставить все детали по порядку, а фурнитуру аккуратно разложить. Ибо, эксцентриковые зажимы, используемые в этом столике, имеют аж три вида! На фото 5-12  как раз и показаны моменты раскладывания всего этого имущества по полочкам.
Фото 5 Детали стола

Фото 6 Детали стола 2

Фото 7 Боковины и средник стола

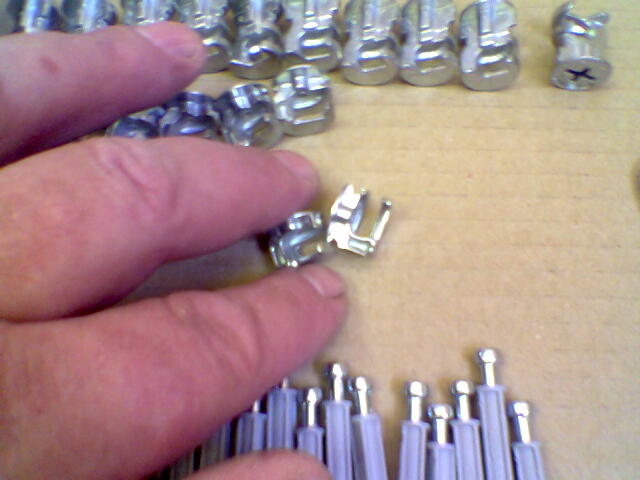

Фото 8 Комплект эксцентриковых зажимов

Фото 9 Штифты к зажимам

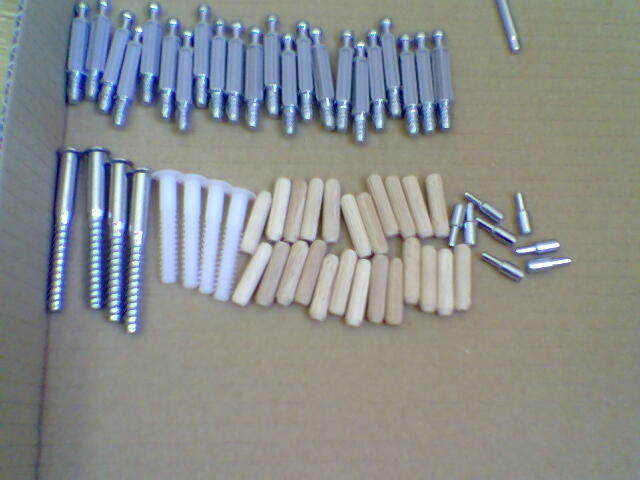

Фото 10 Конфирматы и дюбели для ящиков

Фото 11 Шканты и упоры для полок

Фото 12 Спецшурупы
Сборку начнем с самого фурнитуроемкого дела - с ящиков. Всего ящиков в столе два. Один поменьше, второй побольше. На фото 13 - 28 показан процесс сборки одного ящика. Оригинальность конструкции в том, что задняя стенка ящика крепится при помощи специальных пластиковых дюбелей, напоминающий по форме ёршик (фото 10). То есть, они проходят в отверстие вперед свободно, а назад их уже не вытянуть, так как они упираются своими иголками в стенки отверстия.
Фото 13 Детали двух ящиков без донышек

Фото 14 Вкручиваю штифты и забиваю шканты

Фото 15 Для ящиков использую узкие эксцентрики

Фото 16 Эксцентрик нужно установить сюда

Фото 17 Вот таким образом и затянуть отверткой

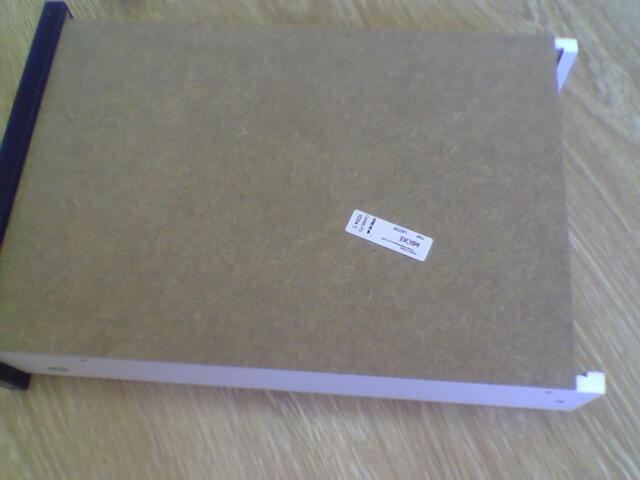

Фото 18 Прикладываю доныко на каркас ящика

Фото 19 Устанавливаю заднюю стенку

Фото 20 Задняя стенка крепится дюбелем!

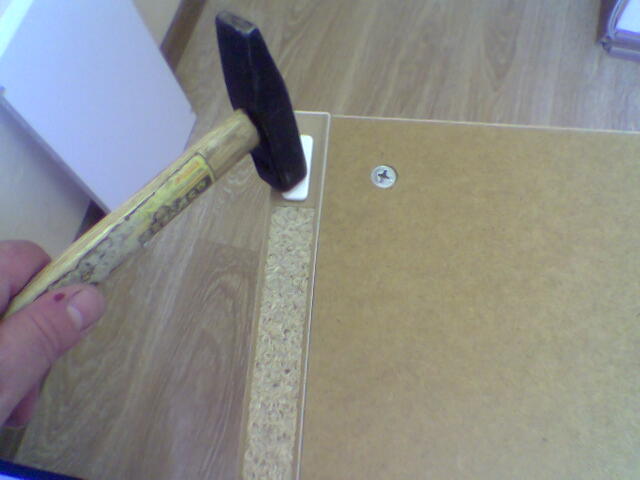

Фото 21 Дюбель я забил молотком

Фото 22 Задняя стенка установлена

Фото 23 Направляющая ящика DL - левая деталь на ящике

Фото 24 Направляющую нужно установить на ящик

Фото 25 Крепится она спецшурупами

Фото 26 В заранее подготовленное отверстие

Фото 27 Вот ткаим образом

Фото 28 Ящик в сборе

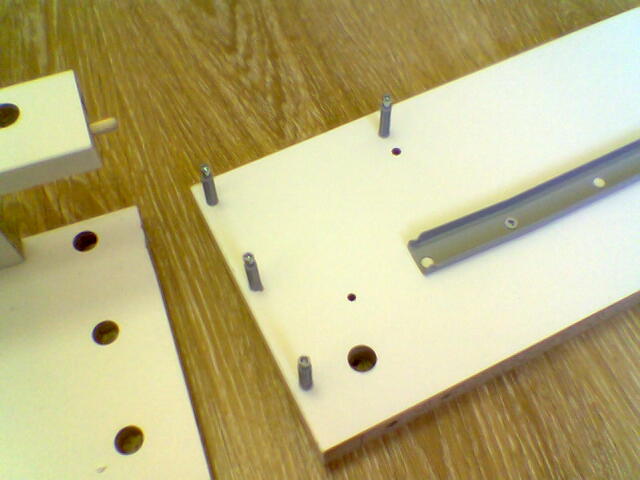

 Я показал здесь все операции по сборке ящика в единственном числе. Понятно, что ящик симметричный и все операцииповторяются с другой его стороны. А после сборки ящиков нужно переходить непосредственно к сборке стола. Начинается все с подготовки юоковины и средника, на которых нужно установить ответные планки направляющих для ящиков, штифты и шканты. Эти операции показаны на фото 29 -
Фото 29 Базовая деталь стола

Фото 30 Эти детали устанавливаю следующими на базовую

Фото 31 Сначала ту, что побольше

Фото 32 А затем ту, что поменьше

Фото 33 А теперь боковина!

Фото 34 Она цже надсверлена где надо

Фото 35 Устанавливаю направляющую от ящика

Фото 36 И вторую на ответную часть

Фото 37 Закручиваю штифты в ответную часть

Фото 38 Закручиваю штифты в боковину

Фото 39 Забиваю нагели в заранее собранную базовую деталь

Фото 40 Молотком без фанатизма

Фото 41 Это три узла надо соединить воедино

Фото 42 Соединяются они эксцентриками

Фото 43 Более детальный вид

Фото 44 Штифты входят в отверстия

Фото 45 Должна получиться такая сборка

Фото 46 Использую средние по толщине эксцентрики

Фото 47 Затягиваю детали эксцентриками

Фото 48 Используя для этого отвертку

Фото 49 Общий вид на зафиксированные детади

Фото 50 Общий вид на соединенные базовые детали

Фото 51 Начинаю сборку тумбочки

Фото 52 Средник служит боковиной для тумбочки


Фото 53 Площадка для крепления петли

Фото 54 Общий вид на две петли

Фото 55 Петли крепят спецшурупами

Фото 56 Примерка стенки тумбочки

Фото 57 В боковину вкручиваю штифт

Фото 58 Это дно тумбочки

Фото 59 Оно устанавливается так

Фото 60 Для фиксации использую самые широкие эксцентрики

Фото 61 вид на тумбочку снизу

Фото 62 Дно прикручено

Фото 63 Две странные детали

Фото 64 Они вставляются вместо задней стенки тумбочки

Фото 65 И только после этого устанавливаю боковину

Фото 66 А в сборе это выглядит так

Фото 67 Забиваю нагели для столешницы

Фото 68 Нагели забиваю по периметру в подготовленные места


Фото 69 Столшница с комплектом штифтов

Фото 70 Штифты вкручены в подготовленные отверстия


Фото 71 Устанавливаю основу стола на столешницу

Фото 72 Для фиксации столешницы использую эксцентрики

Фото 73 Эксцентрики затянуты

Фото 74 Примеряю вторую боковину из металла

Фото 75 Спецконфирматы для крепления боковины и ключ

Фото 76 Наживляю конфирмат


Фото 77 И закручиваю его ключом

Фото 78 А это ноги для тумбочки

Фото 79 Их нужно забить молотком на свои места

Фото 80 Вот так!

Фото 81 Самоклей на металлическую боковину

Фото 82 Так распаковываю

Фото 84 А так наклеиваю

Фото 85 Общий вид на металлическую боковину

Фото 86 Вставляю ящик

Фото 87 Так выглядит ящик на месте

Фото 88 Просчет вышел у шведов! Где задняя стенка?

Фото 89 Осталось установить дверцу

Фото 90 Петли устанавливать легко. Отверстия подготовлены

Фото 91 Шурупы тоже имеются в комплекте

Фото 92 Дверца на месте

Фото 93 Это упоры для полочек

Фото 94 А это сама полочка и отбойник для дверцы

Как видим, сборка этого столика заняла 94 фотографии! А собирал я его добрых полтора часа. Так что надеюсь, что мое руководство по сборке поможет кому-нибудь собрать его быстрее и без крепких выражений.

Технология Умный дом приходит на смену старинным выключателям, мебели с ящиками, которые надо двигать руками и диванов, которые никак не хотят раскладываться и складываться. В дома приходят сервоприводы, которые можно включать с пульта ДУ. Система Умный дом способна на многое! А в ближайшем будущем её возможности значительно увеличатся.

 А чтобы Ваши домашние питомцы не испортили замечательный и красивый дом, надо знать, какие виды животных могут жить дома, а каие нет. Иначе проблем с прогрызенной мебелью и драными диванами не избежать.

9 комментариев:

  1. можно ли его обратно разобрать???

    ОтветитьУдалить
    Ответы
    1. Конечно можно, Светлана! Начинаем с последней фотографии, и наоборот)) Клеевых соединений здесь нет. Только всю фурнитуру желательно сложить в мешочек покрепче.

      Удалить
  2. Спасибо за подробное описание.Очень помогло.

    ОтветитьУдалить
  3. Большое спасибо ! Собирала точно по фото. Да вот беда - маленький ящичек закрылся, а выкатываться не хочет, что то заклинило....Что делать ?

    ОтветитьУдалить
    Ответы
    1. Здравствуйте. Ящичек надо попробовать подать аккуратно вверх со стороны дна и сдвинуть как обычно его выдвигают наружу. В противном случае придется разбирать стол. А это дело нешуточное. Заклинило его видимо по причине перекоса колесиков в направляющих.
