Продолжаю тему монтажа системы отопления на базе твердотопливного котла чешского производства Dakon DOR 16, которую я начал
ранее. Сегодня речь пойдет о наиболее важной части любого отопительного прибора, работающего на каком-либо топливе. Вы уже догадались, что эта часть - дымоходная труба.
Как видно на фотографии, размещенной в анонсе, трубу я решил сделать приставную из секций типа "сандвич". А чтобы не завязывать её на конструкцию кровли дома, решил пустить её в стальных фермах из уголка. Вот тут и пришлось повозиться как следует. Дело в том, что под такую конструкцию нужен хороший фундамент с закладными, к которым эти фермы должны быть приварены. На месте, подходящем для фундамента под дымоход находилось крыльцо, выложенное из кирпича. Сначала я решил отрезать от крыльца фрагмент, чтобы долить основание под фундамент, а оставшуюся часть крыльца не трогать. Эта задумка показана на фото 1.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjjbi9_bag_L1uzvwLPW_Umgxl885ZOnvlF74nuoQFSPkcEoGzM1BYeyIXH2miTFn5iHxC4rFA7bWiaBBHjQQnyQ0jS1PyQgNeMBolHXIVM3kFie9LmhrLceLJ6qu6wm0pmKlskqbqrc0jk/s320/P4240243.JPG) |
Фото 1 Я отрезал часть полукруглого крыльца |
Но, глянув на состояние кирпича в кладке, понял, что не стоит с ним заводиться. Его проще снести и залить новое, объединив в одну отливку с фундаментом под дымоход. Так и площадь опоры получится больше, и масса фундамента, и крыльцо заодно отремонтирую.
Кстати, попутно хочу заметить, что крыльцо я выкладывал из лицевого кирпича неизвестного происхождения. Так он для наружных работ непригоден. От воды он начинает крошиться, а мороз в сыром виде совсем не переносит и просто рассыпается. Хорошо ведет себя только внутри помещения. Так что для крыльца кирпич нужно выбирать с пристрастием.
Для того, чтобы точно вычислить местоположение трубы, я сначала пробил отверстие в стене, ориентируясь на уже установленный в рабочее положение и обвязанный котел. По центру отверстия пустил отвес со свеса кровли и выставил по этой метке опорную плиту из стали толщиной 15 мм размером 70 х 70 см. Эти моменты показаны на фото 2 и 3.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhlEhZqGb7gLQb7-zm0dG3oCbklmiS2ctvPSAUOWnUa5p0dDKeOTGog0_4zpQn898NWYg6lqAJcX6j7o-5fqFmlExy_JfCPpgGGFInAI1IDVFq9gryikWJb2PC6NdlaQl-7OHfDnSivWwXd/s320/P4240241.JPG) |

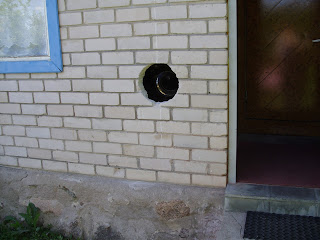

Фото 2 Отверстие в стене по месту установки котла |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg-nUbUjmEBfSrybZIhc9vl6pXjefpBt2ixIK39n7II9-bNvuqa5TbCBvPqdPWG2_WA_gdYtXge7PnTs5NIYFVMp9qJU1BD-0lo_IfOVamixg-dgdncodiMLd8WDxTJjkQ54wdlTeB9SjQf/s320/P4240249.JPG) |
Фото 3 Стальная плита в основании фундамента |
Стальную плиту важно точно выставить по уровню в двух направлениях - продольном и поперечном. Чтобы потом не напрягаться с установкой опоры под тройник и вертикальную часть трубы. Процесс показан на фото 4 и 5.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgC5_hsbAmQKkAtaocw-SFQFpydG_CGjG5dA2q0uGi1D0t-dlJ3HQge2NaD3raGhziSwYVF6lJ68IyEAB5W_tcN16LNPKSsnJRGdhCGoRNBiIvy1MpAMZxsxQ6BE-kUQe19oqd4_s8ZrGRg/s320/P4240250.JPG) |

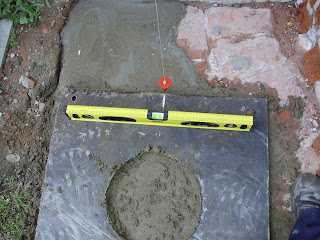

Фото 4 Установка плиты по уровню в продольном направлении |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhI4tYr_Df_4bCIeOpeEZyDThod_ktvOBXloVKWPDjaN4TBnpczJYKZXMlHy3yRabsH8f-7s3fgvN9HFH27Je44oydxX1strKGU0XQwtDjkKmAwBF46hebVOXN6Iqk0Z3oH1gGPBGNsw6fl/s320/P4240251.JPG) |

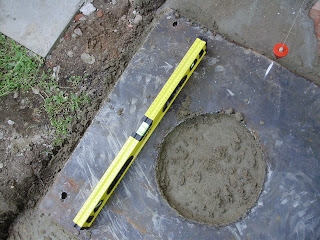

Фото 5 Установка плиты по уровню в поперечном направлении |
После того, как с плитой будет покончено, нужно выставить опору под тройник, проверить по месту, как тройник будет стыковаться с частью трубы, оставшейся в доме и после этого приварить опору к плите. Опору я взял практически готовую. В ней только отверстие для конденсатоприемника было маловато. Я его вырезал по диаметру дымохода самостоятельно с таким расчетом, чтобы можно было спокойно снять колпак с вентилем для слива конденсата и прочистить трубу снизу, если вдруг она начнет закоксовываться. Эти моменты показаны на фото 6-9.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgzr8vSAO7KdDk1-G8KPBxywF661na1sb8tRl2-C0hb3LX8KUuE8V1DvDnKG9Fk2WdGb1g89TujGG6DoMNXjkF2aeqQKHMphkgTrG2usz-CKDWxtoUzur_btZCWXgWF0PJ9iupudZnX4BgJ/s320/P4250253.JPG) |
Фото 6 Опора под тройник |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEizz181aRwYOYAchUiUq9tW24Dq4h2L20O_LgGXF-RxMAWyVltepnJy2nRDIK2Ew6tNZ88EW3FCUOtwjqR4ke5SKnHRcjFdiSuTevOhvVVmwhC7078n141hmTpfVvgOgs7eM4xQoEoYKgfe/s320/P4250254.JPG) |
Фото 7 Опора под тройник выставлена на плите |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhATYx26XFw0HrL6As8IWjJ_iW9gICoiV80oX5LUqAiqoHNEJebhhw1fbL5DRLQbbm93mRiLb1UmwLbtP1E5Ow-6rys6xVEK6mYWKIrplU4pWF6Z3XpkEaynHKNPCXgypI4r6toFlS_PpT-/s320/P4250262.JPG) |
Фото 8 Опора приварена к плите электросваркой |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhX3wUw6kbRE8THowzD0gbf32rUYz2C3_8BWEpZukhhKJ6edC0-l8OiQiCw2cPi6up1y2ZJjiml0UqHsEvcTzWDtH3XeJXdvEO4T7L8LUQ3es_X63vCT6Sv_QNXcfyHeXTXY_CjIhf3zGh_/s320/P4250264.JPG) |
Фото 9 Проверка опоры по уровню |
Под опору я сделал обвязку из уголка, а внутри пропустил период и пруток, которые тоже приварил к металлическим частям конструкции Верх уголка является отметкой уровня второй ступени крыльца и к нему впоследствии будут приварены фермы.Эти операции показаны на фото 10 и 11.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg4dS0M2FIxIaKmVbtFdF014C-7md9fRv1kDWaPxBo5GikfDDQV5adB8UIQp0gf657qWu_zj-WdXc_SZCw6Pn4-b2-cNpSrU9CwjZCWuBCDe9II6mVmz47X7cHdRpaNOUTMbP2Wj7-MU47P/s320/P4250266.JPG) |
Фото 10 Обвязка опоры каркасом с закладными из уголка |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjZeoH2litNKwzPWtLvVK_O-wfAeY8eYa7PrC8nsESBVIgDQg_WBnRgn98IXuSc5WGlFWr_781tnSWJaALKwQKeEPhWEnTdSPURm6W7CPnaJ3fjRzLWpgoasfgBi5yh7XHd7TXcYEvTZekK/s320/P4260268.JPG) |
Фото 11 К плите приварены стойки для крепления опалубки |
На фото 11 видно, что от старого крыльца осталось только пятно основания с отпечатками кирпичей. Остальную часть крыльца я уже снес.
Опалубку я сделал комбинированную из досок и оцинкованной жести. Жесть выгнул по передней части фундамента дымохода, чтобы придать ему более обтекаемые формы. Процесс показан на фото 12-13
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhRE7VmmUhbCCj96CkpZoXmxF8hy8yXfH-nxwEgug5bjb2Aj4o7Yegr73EHpQR4CYF4rOvC5-hZPnWyHmgvRstlbqEOZT7jB90kYKdLp9ySrUIEzaNoXgK9pfd-mCxbnTcvNwyDSIDlGfnJ/s320/P4270274.JPG) |
Фото 12 Полукруглая опалубка из жести |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgacmI0My4jL28kzxKGmMFNlvnA3udz1fFR8cqp9oB-nRG9iRpWL8Azw_hmUsvO5sfPOtqMkyvupHH7rZdbE_cs5a5WnRNjUyE18rYYFqbH8Yh4Uvfyb9fLWpbcQXNV4ve29ZZ1BT99kt3U/s320/P4270273.JPG) |

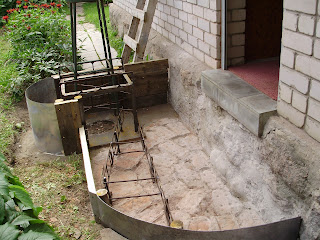

Фото 13 Вид на опалубку сбоку |
После того, как опалубка нижней ступени будет выставлена, можно заливать её раствором. Я воспользовался для этого обычной бетономешалкой. В качестве щебня закидывал куски битого раствора от старого крыльца. Эти моменты показаны на фото 14-15.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhtKzT5EVhB-x66UGGSC68LKyUjMfkhdZYtah9aFnIe8yLP-9qYW2jFgElchH6i1LZGEuOwLLKkost8JIujGqDIgA42SxjA8isXVShcfmlnTbKsjwFsHVjsETNkYxuzJ1J-yGx-UJXXsne_/s320/P4280277.JPG) |
Фото 14 Заливка раствором первой ступени |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgINzLXQftyslULJKaOdwGD9FW_fiO-17UMCFqAFSlkb1bWSF53ZfzIkFt1pMx-xQ7yL6u0gqTt5aOd29nbliWb3DrMeM8C62TofqRbwbKbkuloH-bYM7E6E5d2jGEiCitosVddeQYS5TMS/s320/P4280280.JPG) |

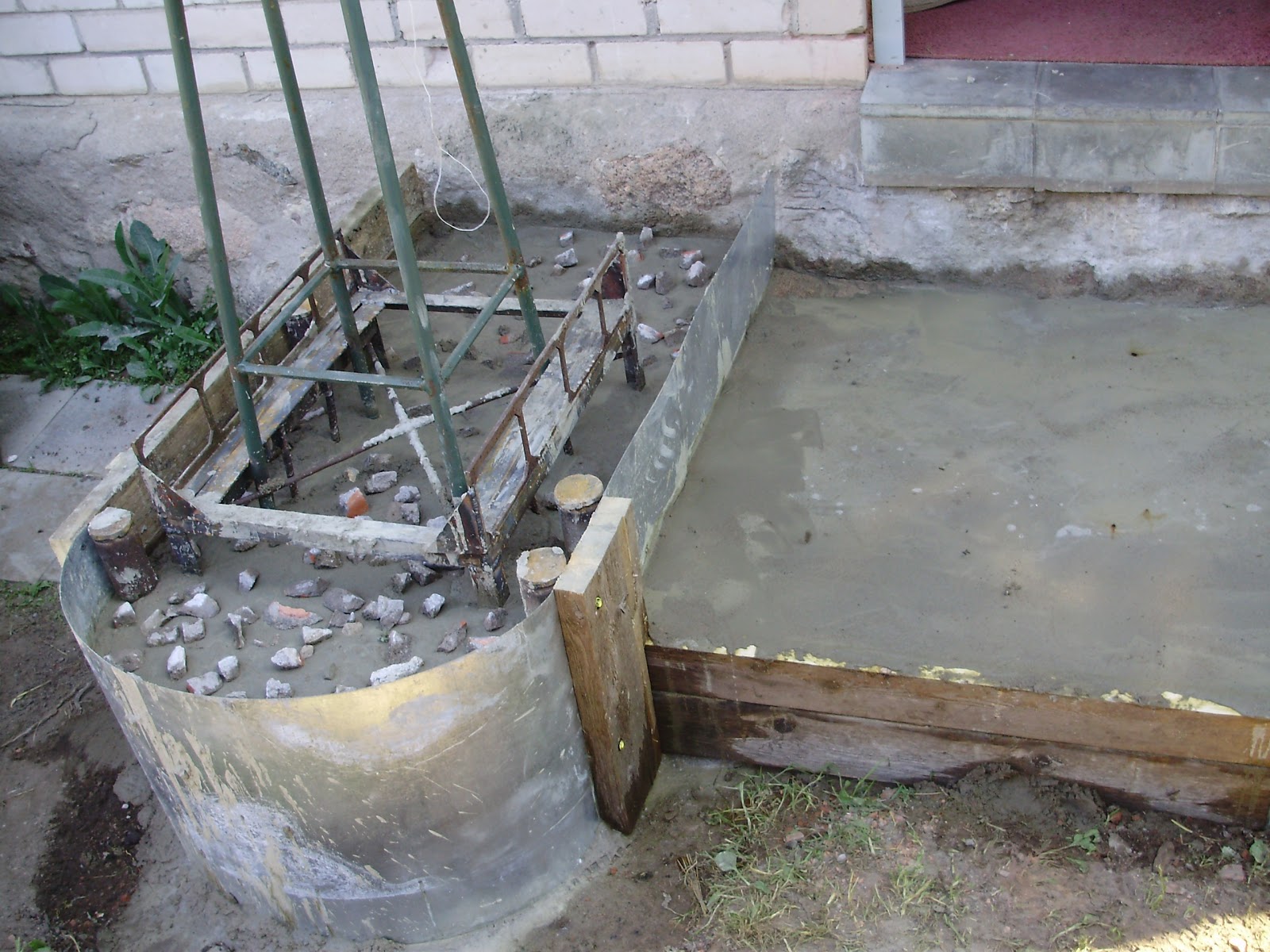

Фото 15 Слой щебня в растворе |
Под вторую степень я снова выставил опалубку из жести и тут же приступил её отливке. Ход выполнения работ показан на фото 16 - 19.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEim2s26u2Q17CzROAXjJ3qp8gEQPcVAoNib4cmG6MYYcwUvlMyapn3YXtr7u374RrixpTxm5nbV6nyVkL7WSgNxJlQ5saUJ7_WsgF9-xEj2F9Hp1jRS6Rb14N9j8p6SIMnWWGIzWJ8HVBLM/s320/P4280283.JPG) |
Фото 16 Фундамент трубы залит осталась ступень |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEglq_8h6NvSPgYPzBzrrWBW2dpOM-4JmuhhFC7iCZ5lnA9EXfPVVJ9DJrQVbTt_j8cQ2VbagiNK1i5QYMctZu6oN7p0pdEEdoKBFYQtuXkaKT2ZtDSbXAa_vLLX4Om1iUHAas9-VkVgC3yR/s320/P4280286.JPG) |
Фото 17 Вид на опалубку сбоку |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhgyqAcRBagY4OurXTEpM27wGytWtzEJVbGkQR10N83D-8nkRxWu4uqaa7TTqPPOXsOOKN3qnpkgkPS-9dnTzD9wCznHgg0oyi6VIpJcguKBuCs9pZJpvSQzPvk2y3mEkxLmFPfsu6OAcXa/s320/P4280287.JPG) |
Фото 18 Опалубка верхней ступени |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj22UwAmfgc24WDVp__vVal6ojzjTntWK82tL27Zi_C4pxWt-YcFkwvPj4_no6FYqiWAfzRaiRdBrvCtB7pUYUWpufYwR86BvSLkZYKb8BlAvzsE5yIdZzkyq5y9PsSSFdkQrSv-evmIhWm/s320/P4290294.JPG) |
Фото 19 отливка раствора завершена |
В опалубках фундамент выдерживал дня три. Потом снял только металлическую опалубку с фундамента дымохода. О том, как установить фермы с дымоходной трубой, читайте в следующем материале.
